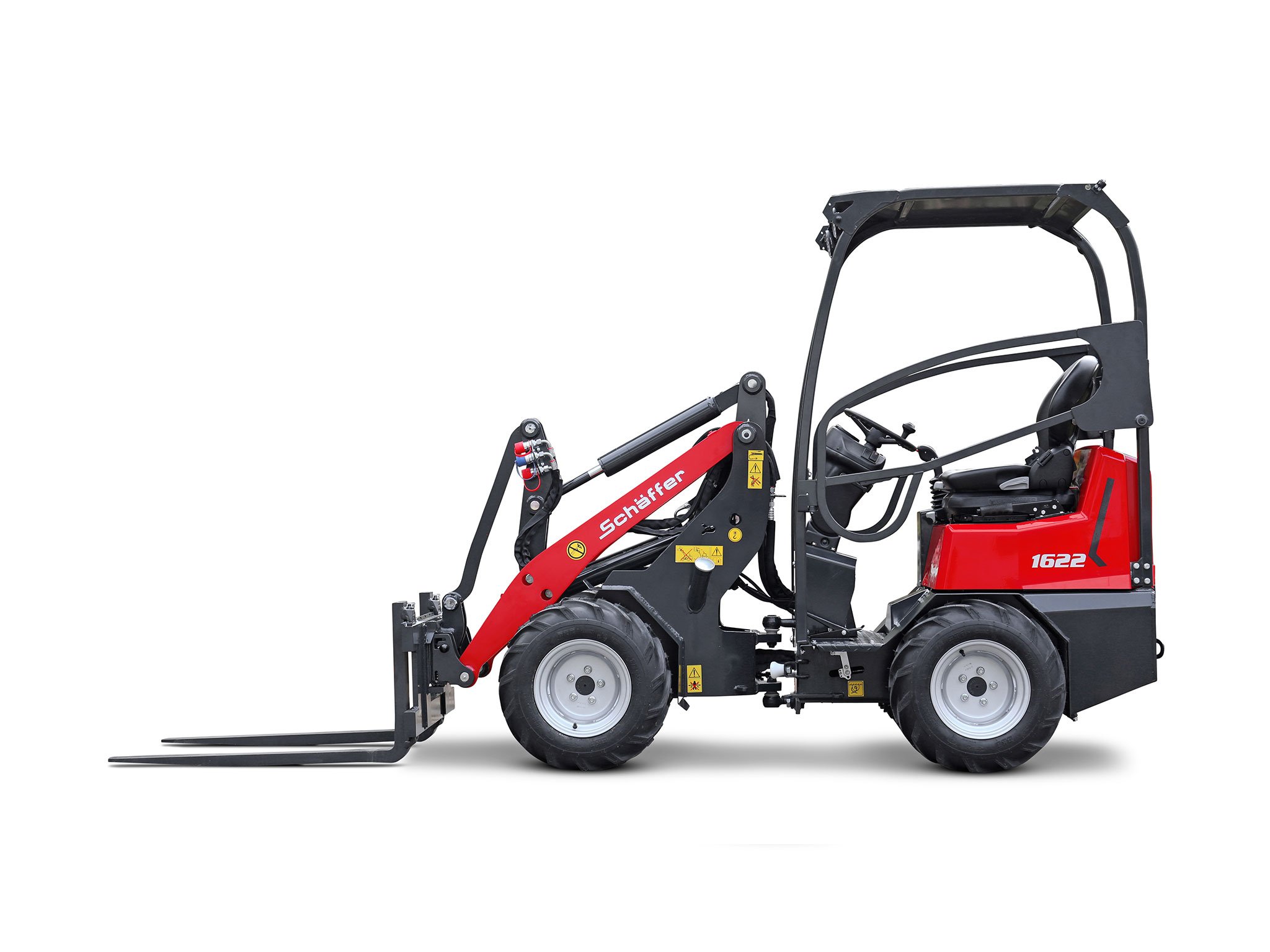

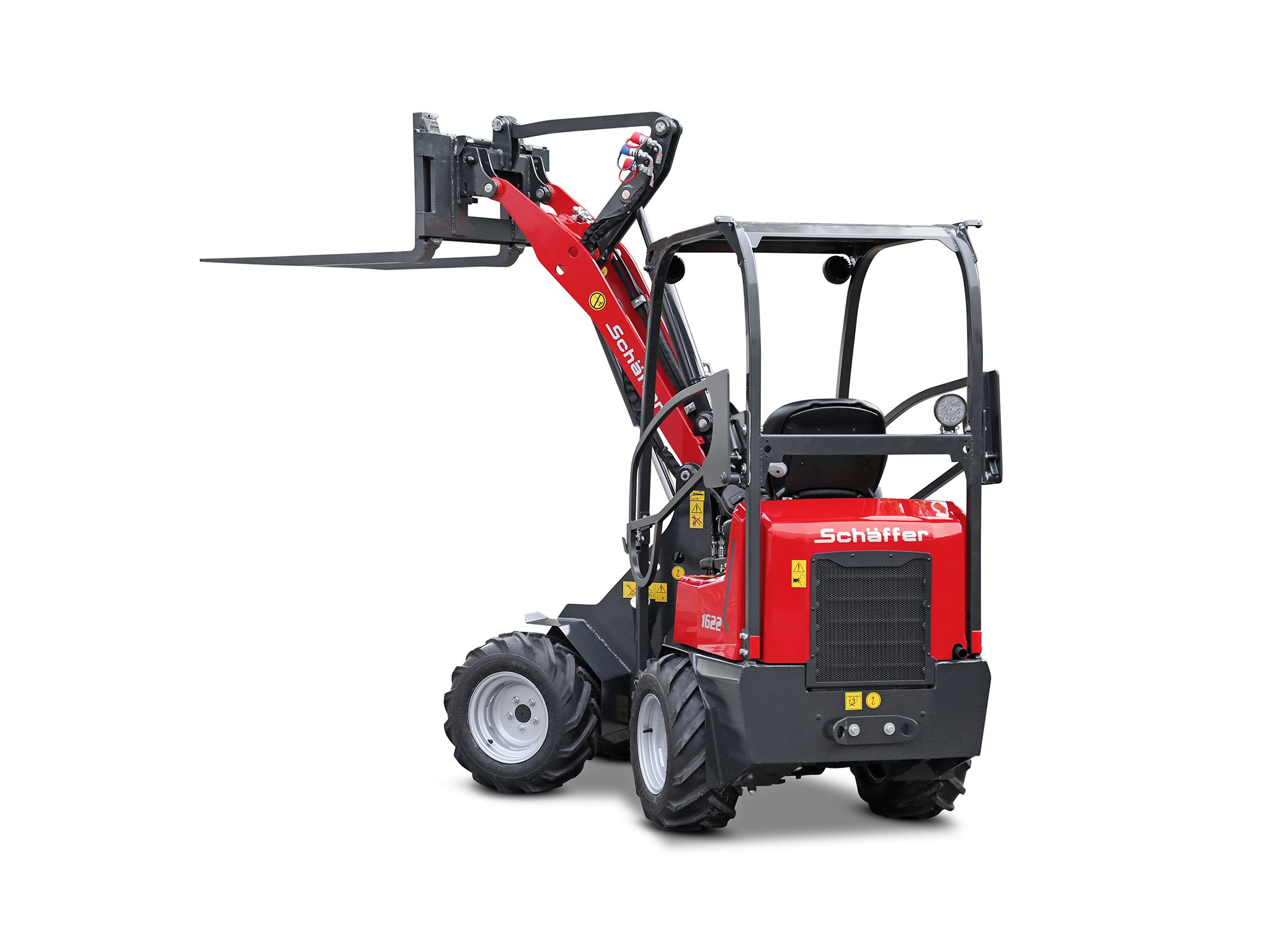

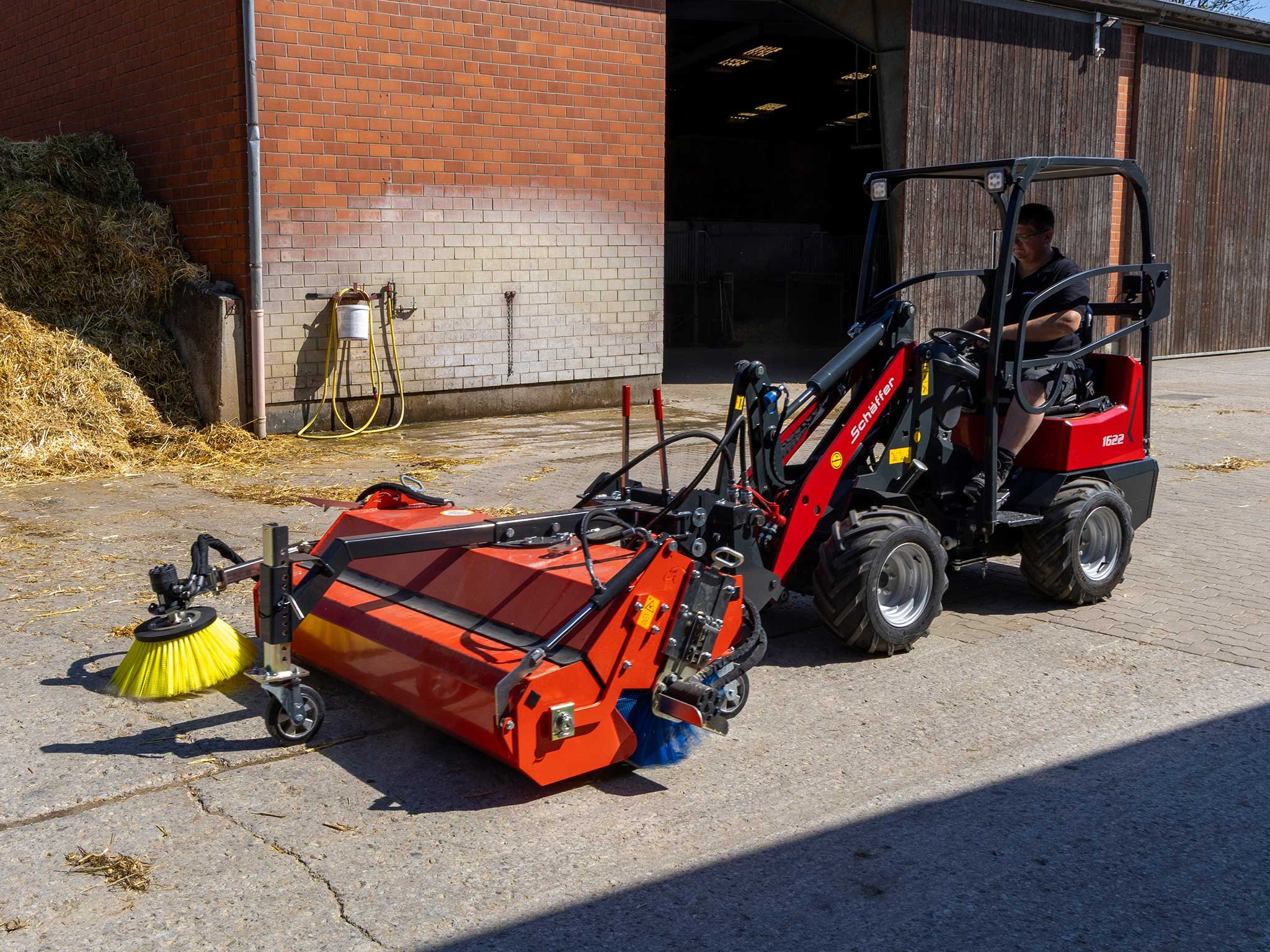

Hoflader 1622

Technische Daten

Serienausstattung Hoflader 1622

3-Zylinder-Dieselmotor Kubota D902, 16,2 kW (22 PS)
Hydrostatischer Allradantrieb mit Fahrpedal
Bereifung 23x8.50-12 AS, ET+60
Original Schäffer-Achsen
Kombi-Ölkühler
Trommelbremse als Feststellbremse

Wartungsfreies Knick-Pendelgelenk
Rückhaltesystem (Fahrerschutzdach)
1 x LED-Arbeitsscheinwerfer vorne auf Schwinge
Parallelführung
Zusatzsteuergerät mechanisch bedienbar
Arbeitshydraulik 28 l/min

Einstellbare Lenksäule
Betriebsstundenzähler, Tank- und Temperaturanzeiger
Mechanisches Handgas
Sitzkontaktschalter
Schnellwechselrahmen SWH mit hydraulischer Verriegelung

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Hoflader 1622

Überzeuge dich selbst! Lehn dich zurück und schaue dir unser Produktvideo an.

Technische Daten Hoflader 1622

Motor
- Typ: 3-Zylinder-Dieselmotor Kubota D902, 16,2 kW (22 PS)
- Leistung: 16,2 kW (22 PS)
- Abgasnachbehandlung / -stufe: - / V
Bereifung
- Serienbereifung: 23x8.5-12 AS
- Option I: 23x8.5-12 SKD/MultiTrac
- Option II: 23x10.5-12 AS/MultiTrac
Elektrische Anlage
- Betriebsspannung: 12 V
Abmessungen
- (A) Achsabstand: 1.345 mm
- (B) Fahrgestelllänge: 2.450 mm
- (C) Gesamtlänge mit Standardschaufel: 3.050 mm
- (D) Schürftiefe: 80 mm
- (E) Arbeitshöhe max.: 2.635 mm
- (G) Ladehöhe mit Palettengabel: 2.020 mm
- (H) Ausschütthöhe max.: 1.510 mm
- (I) Höhe Vorderwagen: 1.390 mm
- (J) Ausschüttweite: 195 mm
- (K) Sitzhöhe: 1.010 mm
- (L) Höhe Fahrerschutzdach: 1.990 mm
- (M) Hubhöhe (WZ-Drehpunkt) max.: 2.230 mm
- (N) Gesamtbreite Serie / Option: 890 / 1.060 mm
- (O) Spurkreisradius innen: 970 mm
- (P) Spurkreisradius außen: 1.875 mm
- (Q) Außenradius mit Standardschaufel: 2.222 mm

Antrieb
- Fahrhydraulik: hydrostatisch-wegabhängig
- Achsen: Original Schäffer-Achsen, 5-Lochfelge
- Geschwindigkeit: 16 km/h
Bremsen und Lenkung
- Betriebsbremse: hydrostatisch
- Feststellbremse: mechanische Trommelbremse
- Lenkung: vollhydraulische Knick-Pendel- Lenkung
Tankinhalt
- Kraftstoff: 25 l
- Hydrauliköl: 22 l

Arbeitshydraulik
- Förderleistung / Option: 28 l/min
- Druck: 200 bar
Gewichte
- Betriebsgewicht Fahrerschutzdach mit Serienausstattung, Fahrer und Standardschaufel: 1.250 kg
- Hubkraft: 810 kg
- Kipplast, gerade, Palettengabel nach ISO 8313: 600 kg
- Kipplast, gerade, Schaufel nach ISO 8313: 800 kg
- Kipplast, geknickt, Palettengabel nach ISO 8313: 450 kg
- Kipplast, geknickt, Schaufel nach ISO 8313: 580 kg
- Nutzlast, Palettengabel, ebener Untergrund nach EN 474-3: 360 kg
- Nutzlast, Palettengabel, unebener Untergrund nach EN 474-3: 270 kg
- Nutzlast Schaufel nach EN 14397-1: 290 kg
Geräusche und Vibration
- Schalldruckpegel LpA: 84 db(A)
- Schallleistungspegel garantiert LwA: 101 db(A)
- Schallleistungspegel gemittelt LwA: 100 db(A)
- Hand-, Arm-Vibration nach ISO 8041: < 2,5 m/s²
- Ganzkörper-Vibration nach ISO 8041: < 0,5 m/s²

Abmessungen Lader

Hinweis

Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Hoflader 1622

Reifengröße	Außen-Ø (mm) / Radbreite (mm)	ET	Breite (mm)	Profil	Profilvarianten
23x8.5-12	580 / 220	60	890	AS	SKD, MultiTrac
23x10.5-12	580 / 270	0	1.060	AS	MultiTrac
