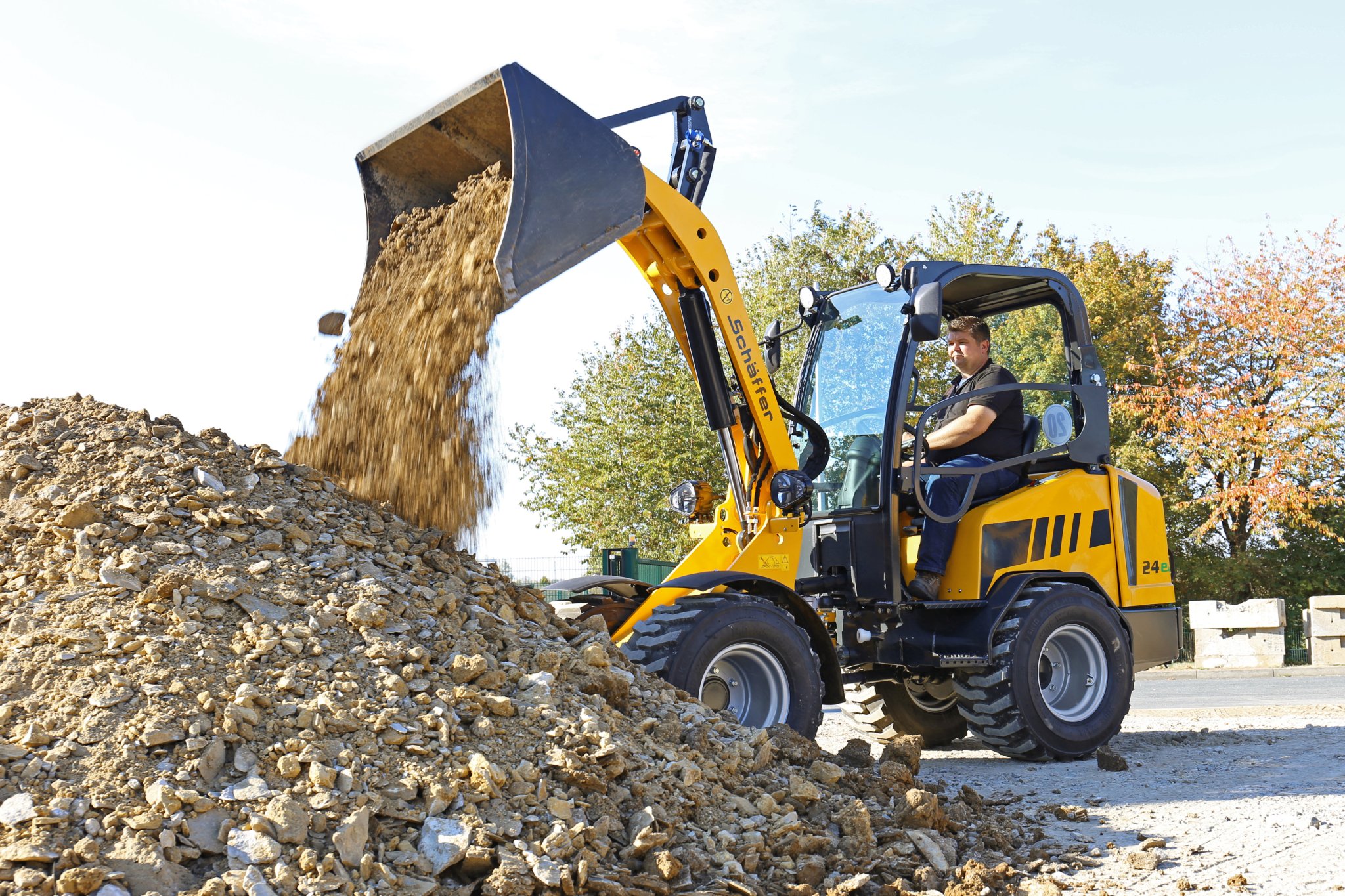

Chargeuse électrique 24e

Données techniques

Équipement chargeuse électrique 24e

Déplacement : moteur électrique 21kW; Hydraulique de travail : moteur électrique 9,7 kW
Train avant surbaissé pour des forces de poussée améliorées
Transmission électrique 4 roues motrices avec cardan
Pack de batteries Li-Ion, 260 V / 15,65 kWh (31,3 kWh en option)
Chargeur embarqué avec prise de charge de type 2 permet la recharge sur une prise de courant de 230 V (3 kW) ou une borne de recharge murale (11 kW)
Câble de recharge de type 2 / CEE 16 A, 4 m
Système de gestion de batterie
Récupération d?énergie
Fonction Hill-Hold : aide au démarrage, permet bloquer la machine en pente
Pneumatiques standards 10.0/75-15.3 MPT, déport +40
20 km/h

Eco Mode pour une plus grande autonomie
Essieux d?origine Schäffer, 6 trous
Moteurs électriques refroidis à eau
Frein de service et de stationnement à lamelles à bain d´huile sans entretien ni usure
Articulation centrale pendulaire sans entretien
Système de retenue latérale
Phare de travail à LED version toit : 1 x sur bras de levage ; version cabine : 2 x avant, 1 x arrière
Eclairage route LED
Avertisseur sonore de marche arrière (désactivable)
Guidage parallèle
Troisième fonction électrique

Pompe à engrenages SilencePlus, particulièrement silencieuse
Hydraulique de travail 42 l/mn
Colonne de direction régable
Compteur d?heures et de charge
Masse valise 100 kg
Masse arrière finale
Coupe-batterie
Caisse à outils
Détecteur de présence
Tablier d´accrochage des outils 4 pts SWH avec verrouillage hydraulique

Vous êtes actuellement en train de consulter le contenu d'un espace réservé de Par défaut. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.

Débloquer le contenu

Plus d'informations

Chargeuse électrique 24e

Laisse-toi convaincre! Détends-toi et regarde la vidéo de notre produit.

Données techniques chargeuse électrique 24e

Moteur
- Puissance: 21 kW
- Hydraulique de travail: 9,7 kW
Pneumatiques
- Pneumatiques de série: 10.0/75-15.3 MPT, ET+40
- Option I: 27x10.5-15 SKD, ET+40
- Option II: 31x15.5-15 SKD, ET-37
Installation électrique
- Tension de service: 12 V
Bruits et vibrations
- Niveau de pression acoustique (sur le poste de travail): 64 db(A)
- Niveau de pression acoustique garanti (toutes directions): 99 db(A)
- Niveau de pression acoustique moyen (toutes directions): 90 db(A)
- Vibrations mains, bras: <2,5 m/s²
- Vibrations corps entier: <0,5 m/s²

Entrainement
- Circuit hydrostatique: Motorisation électrique directe intégrale
- Essieux: Essieux d?origine Schäffer, jantes à 6 trous
- Vitesse: 20 km/h
Freins et direction
- Frein de service: Frein combiné hydrostatique et multidisque
- Frein de stationnement: Frein multidisque à bain d'huile
- Direction: Direction articulée pendulaire entièrement hydraulique
Capacité du réservoir
- Huile hydraulique: 15 l
Dimensions
- (A) Empattement: 1 755 mm
- (B) Longueur du châssis: 3 320 mm
- (C) Longueur totale avec godet standard: 4 045 mm
- (D) Profondeur d'excavation: 105 mm
- (E) Hauteur de travail maxi: 3 230 mm
- (G) Hauteur de chargement avec fourche à palettes: 2 360 mm
- (H) Hauteur de déversement maxi: 1 700 mm
- (I) Hauteur de l'élément avant: 1 490 mm
- (J) Portée de déversement: 260 mm
- (K) Hauteur du siège: 1 160 mm
- (L) Hauteur du toit de protection: 2 190 mm
- (L) Hauteur avec cabine: 2 140 mm
- (M) Hauteur de levage maxi (axe de rotation outil): 2 500 mm
- (N) Largeur totale / Option: 1 020 (1 200 réversible) / de 1 030 à 1 570 mm
- (O) Rayon de braquage intérieur: 1 310 mm
- (P) Rayon de braquage extérieur: 2 330 mm
- (Q) Rayon de braquage extérieur avec godet standard: 2 710 mm

Hydraulique de travail
- Débit: 42 l/min
- Pression: 180 bar
Poids
- Poids en ordre de marche, toit de protection: 2 290 kg
- Poids en ordre de marche cabine: 2 355 kg
- Capacité de levage: 1 900 kg
- Charge de basculement en ligne droite, fourche à palettes: de 1 610 à 1 749 kg
- Charge de basculement en ligne droite, godet: de 1 690 à 1 935 kg
- Charge de basculement en tournant, fourche à palettes: 1 140 kg
- Charge de basculement en tournant, godet: 1 470 kg
- Charge utile, fourche à palettes, sol plan: 912 kg
- Charge utile, fourche à palettes, sol inégal: 684 kg
- Charge utile du godet: 735 kg
Transport de matériaux
- Poids spécifique du matériau: 1,6 t/m³
- Contenu du godet: 0,45 m³
- Largeur de godet préconisée: 1,3 m

Dimensions de la chargeuse

Remarque

Sous réserve de modifications techniques. Les équipements spéciaux et les changements de dimension des pneus modifient le poids en ordre de marche et les charges de basculement. En cas d'utilisation d'équipements d'autres marques ou d'EURO-WS, les charges de basculement et le bon fonctionnement du guidage en parallèle ne peuvent pas être garantis. Les illustrations peuvent montrer des produits ou des équipements non mentionnés ou non disponibles de série. Les valeurs maximales pour les charges de basculement et les charges utiles ne sont atteintes qu'avec un lestage supplémentaire.

Pneumatiques chargeuse électrique 24e

Dimensions des pneus	Ø ext (mm) / Largeur de la jante (mm)	ET	Largeur (mm)*	Profil	Variantes de profil
10.0/75-15.3	770 / 260	40	1 020 (1 200)	MPT	AS, M159
10.0/75-15.3	770 / 260	-5	1 100	MPT	AS, M159
27x10.50-15	680 / 270	40	1 030 (1 180)	SKD
31x15.5-15	770 / 400	-37	1 290	SKD	AS, Allground
Essieu large
10.0/75-15.3	770 / 260	40	1 280	AS	MPT
10.0/75-15.3	770 / 260	-5	1 370	AS	MPT
31x15.5-15	770 / 400	45	1 390	AS	SKD, Allground
31x15.5-15	770 / 400	0	1 480	AS	SKD, Allground
31x15.5-15	770 / 400	-45	1 570	AS	SKD, Allground
31x13.5-15	800 / 350	-35	1 520	Multi Trac
