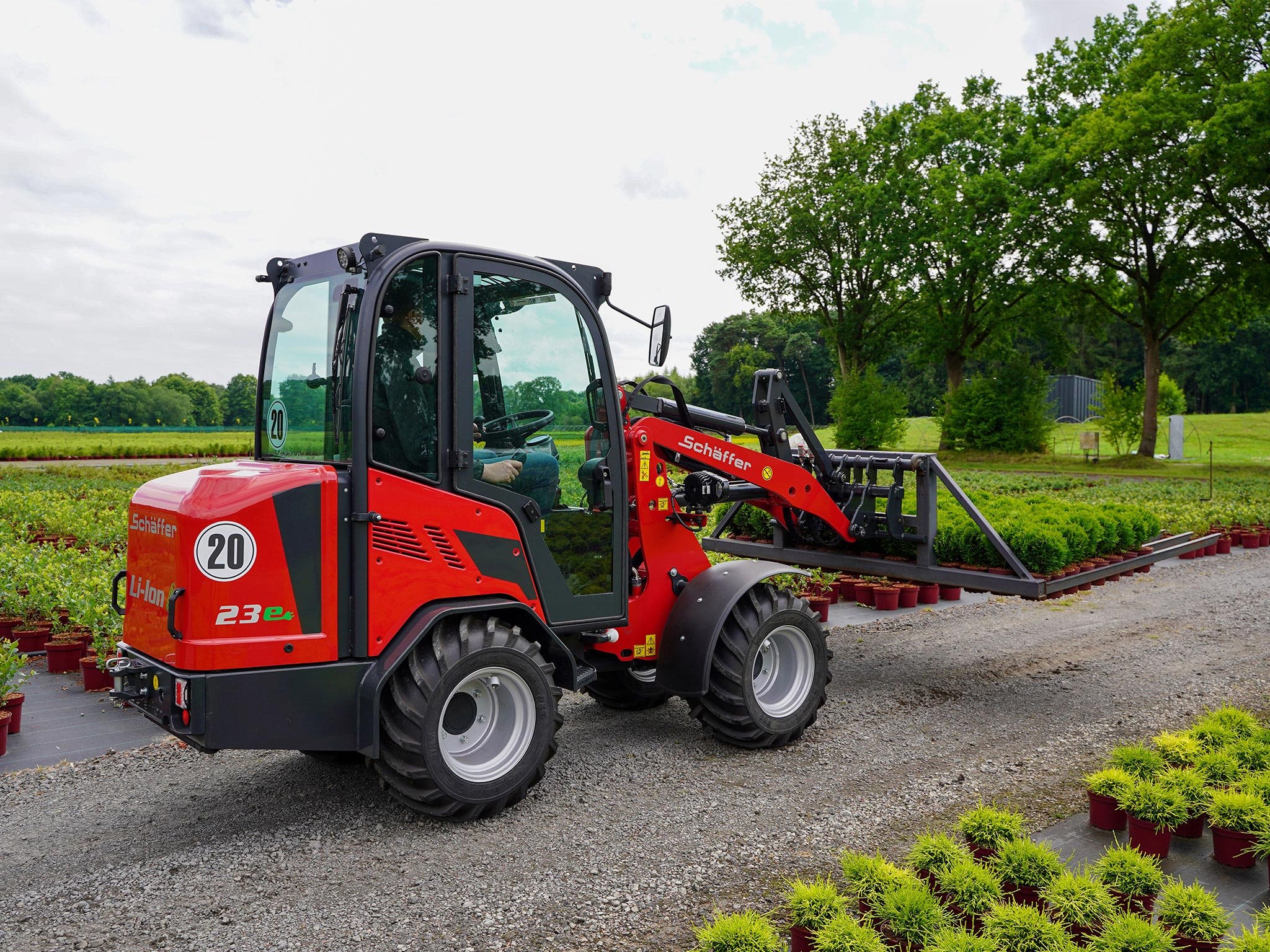

Elektro-Lader 23e

Technische Daten

Serienausstattung Elektro-Lader 23e

Elektromotor Fahrantrieb: 21 kW; Elektromotor Arbeitshydraulik: 9,7 kW
Elektrischer Allradantrieb mit Gelenkwelle
Li-Ion Batteriepaket, 240 V / 15,65 kWh (31,3 kWh optional)
On board-Ladegerät mit Typ 2-Ladedose ermöglicht Aufladung an 230 V-Steckdose (3 kW) oder Wallbox (11 kW)
Ladekabel Typ 2 / CEE 16 A, 4 m
Batteriemanagementsystem
Energie-Rückgewinnung
Hill-Hold-Funktion: Anfahrtshilfe am Berg verhindert das Zurückrollen
Bereifung 10.0/75-15.3 AS, ET+40

20 km/h
Eco-Modus zur Verlängerung der Einsatzzeit
Original Schäffer-Achsen, 6-Loch
Wasserkühlung der Elektromotoren
Wartungs- und verschleißfreie Lamellenbremse im Ölbad als Betriebs- und Feststellbremse
Wartungsfreies Knick-Pendelgelenk
Rückhaltesystem (Fahrerschutzdach)
LED-Arbeitsscheinwerfer Fahrerschutzdach-Version: 1 x auf Schwinge; Kabinen-Version: 2 x vorne, 1 x hinten
Akustisches Rückfahr-Warnsignal (abschaltbar)

Parallelführung
Zusatzsteuergerät elektrisch
Arbeitshydraulik 42 l/min
Einstellbare Lenksäule
Betriebsstundenzähler und Ladeanzeige
Heckgewicht-Endplatte
Batterie-Hauptschalter
Sitzkontaktschalter
Schnellwechselrahmen SWH mit hydraulischer Verriegelung

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Elektro-Lader 23e

Überzeuge dich selbst! Lehn dich zurück und schaue dir unser Produktvideo an.

Technische Daten Elektro-Lader 23e

Motor
- Leistung: Fahrantrieb: 21 kW
- Arbeitshydraulik: 9,7 kW
Bereifung
- Serienbereifung: 10.0/75-15.3 AS, ET+40
- Option I: 27x10.5-15 SKD, ET+40
- Option II: 31x15.5-15 AS, ET-37
Elektrische Anlage
- Betriebsspannung: 12 V
Abmessungen
- (A) Achsabstand: 1.550 mm
- (B) Fahrgestelllänge: 3.230 mm
- (C) Gesamtlänge mit Standardschaufel: 3.880 mm
- (D) Schürftiefe: 90 mm
- (E) Arbeitshöhe max. / Option: 3.570 / 3.800 mm
- (G) Ladehöhe mit Palettengabel / Option: 2.680 / 2.960 mm
- (H) Ausschütthöhe max. / Option: 2.045 / 2.300 mm
- (I) Höhe Vorderwagen / Option: 1.690 / 1.790 mm
- (J) Ausschüttweite: 470 mm
- (K) Sitzhöhe: 1.160 mm
- (L) Höhe Fahrerschutzdach: 2.190 mm
- (L) Höhe Kabine: 2.140 mm
- (M) Hubhöhe (WZ-Drehpunkt) max. / Option: 2.880 / 3.110 mm
- (N) Gesamtbreite Serie / Option: 1.020 (1.200 gewendet) / 1.030 - 1.570 mm
- (O) Spurkreisradius innen: 1.200 mm
- (P) Spurkreisradius außen: 2.220 mm
- (Q) Außenradius mit Standardschaufel: 2.865 mm

Antrieb
- Fahrhydraulik: Elektrischer Allrad-Direktantrieb
- Achsen: Original Schäffer-Achsen, 6-Lochfelge
- Geschwindigkeit: 20 km/h mit Eco-Modus
Bremsen und Lenkung
- Betriebsbremse: Kombi-Bremse hydrostatisch und über Lamellenbremse
- Feststellbremse: Im Ölbad laufende Lamellenbremse
- Lenkung: Vollhydraulische Knick-Pendellenkung
Tankinhalt
- Hydrauliköl: 15 l

Arbeitshydraulik
- Förderleistung: 42 l/min
- Druck: 180 bar
Gewichte
- Betriebsgewicht Fahrerschutzdach mit Serienausstattung, Fahrer und Standardschaufel: 2.240 kg
- Betriebsgewicht Kabine mit Serienausstattung, Fahrer und Standardschaufel: 2.305 kg
- Hubkraft: 1.700 kg
- Kipplast, gerade, Palettengabel nach ISO 8313: 1.048 - 1.321 kg
- Kipplast, gerade, Schaufel nach ISO 8313: 1.250 - 1.578 kg
Geräusche und Vibration
- Schalldruckpegel LpA: 64 db(A)
- Schallleistungspegel garantiert LwA: 99 db(A)
- Schallleistungspegel gemittelt LwA: 90 db(A)
- Hand-, Arm-Vibration nach ISO 8041: <2,5 m/s²
- Ganzkörper-Vibration nach ISO 8041: <0,5 m/s²

Abmessungen Lader

Hinweis

Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Elektro-Lader 23e

Reifengröße	Außen-Ø (mm) / Radbreite (mm)	ET	Breite (mm)*	Profil	Profilvarianten
10.0/75-15.3	770 / 260	40	1.020 (1.200)	AS	MPT
10.0/75-15.3	770 / 260	-5	1.100	AS	MPT
31x15.5-15	770 / 400	-37	1.300	AS	SKD, Allground
27x10.50-15	690 / 270	40	1.030	SKD
31x13.5-15	800 / 350	-35	1.230	Multi Trac
Breitachse
10.0/75-15.3	770 / 260	40	1.280	AS	MPT
10.0/75-15.3	770 / 260	-5	1.370	AS	MPT
31x15.5-15	770 / 400	45	1.390 (1.570)	AS	SKD, Allground
31x15.5-15	770 / 400	0	1.480	AS	SKD, Allground
31x13.5-15	800 / 350	-35	1.520 (1.380)	Multi Trac
