Teleradlader 9660 T-2

Technische Daten

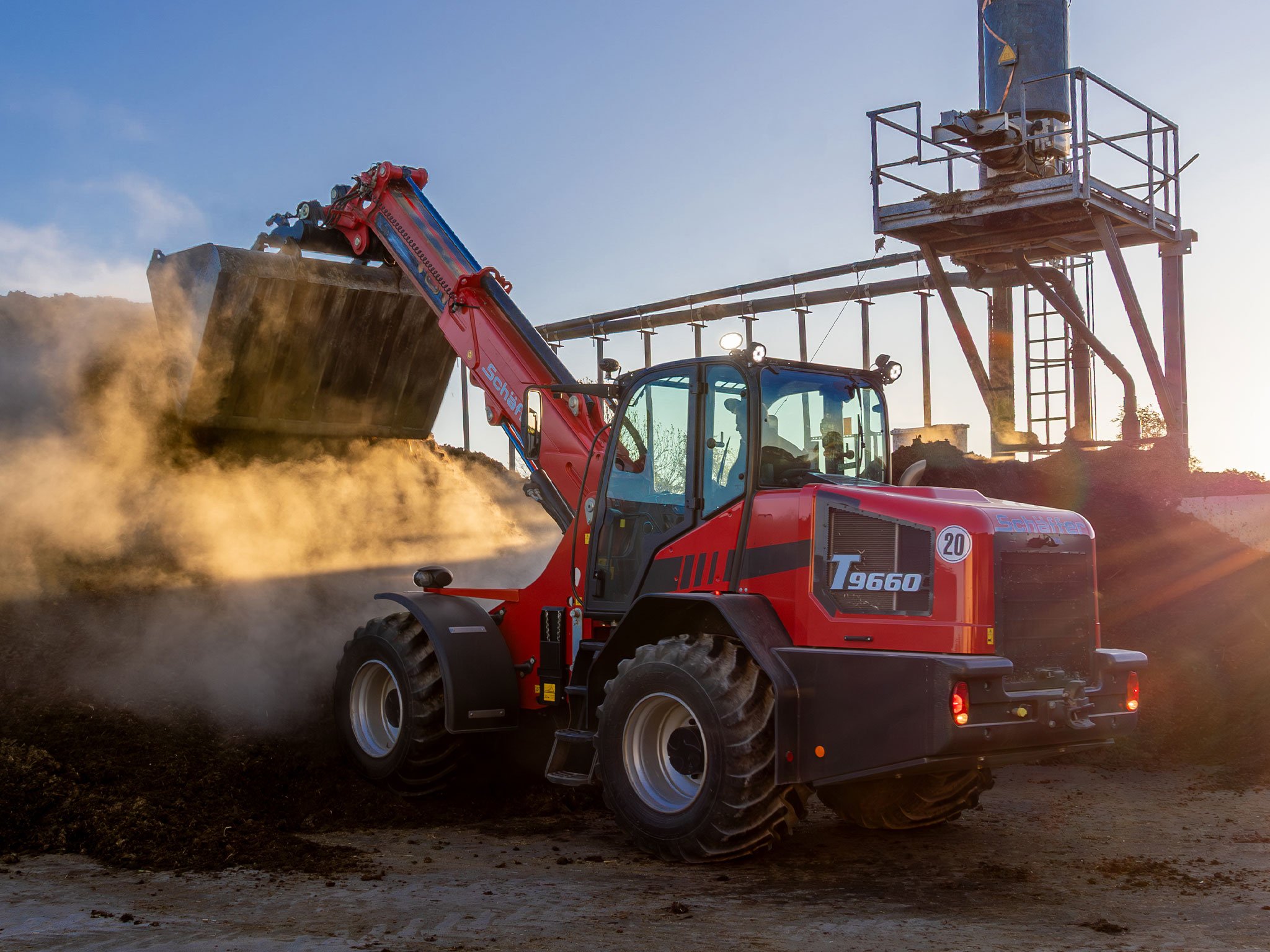

Teleradlader 9660 T-2 Image 1

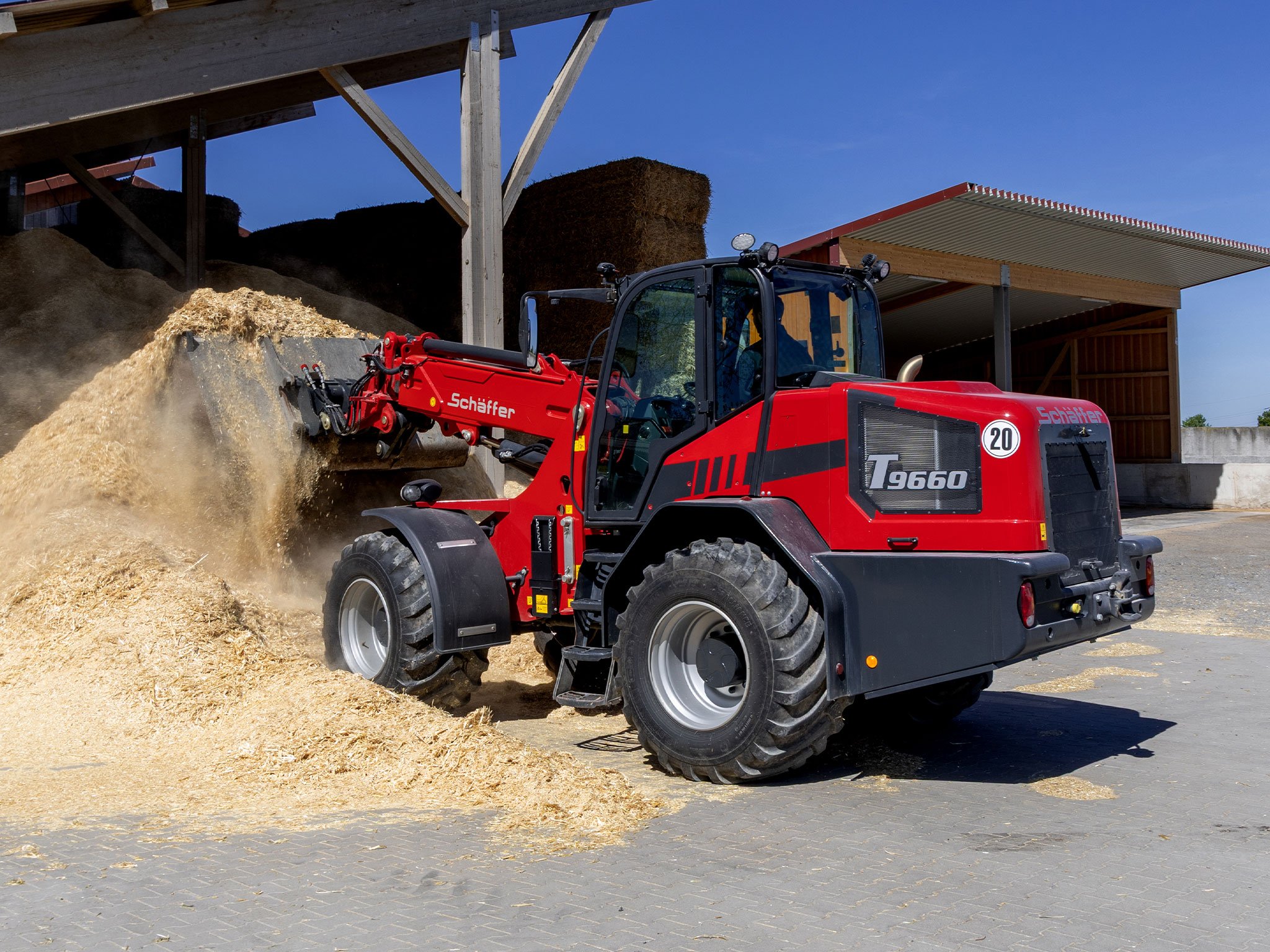

Teleradlader 9660 T-2 Image 2

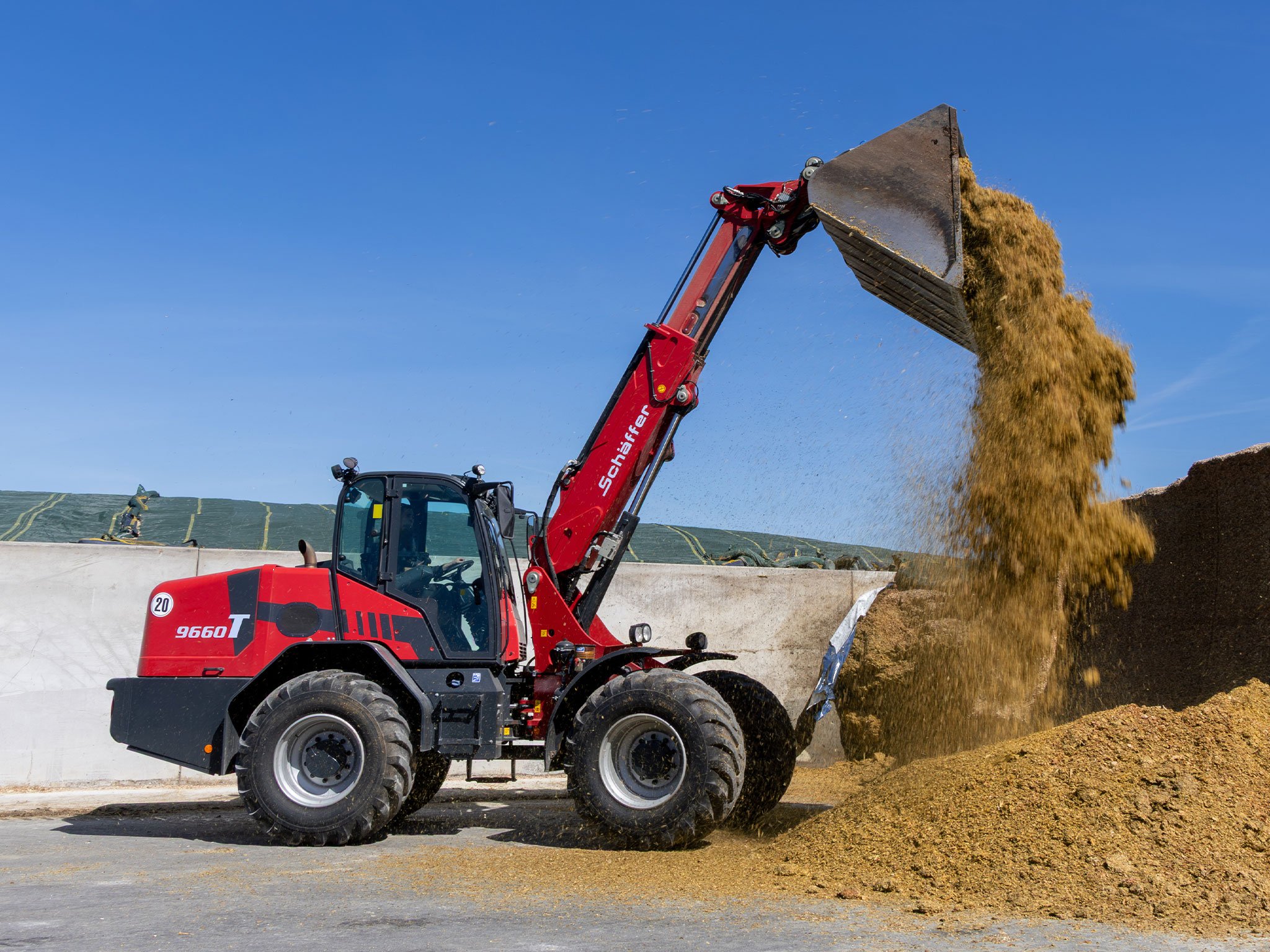

Teleradlader 9660 T-2 Image 3

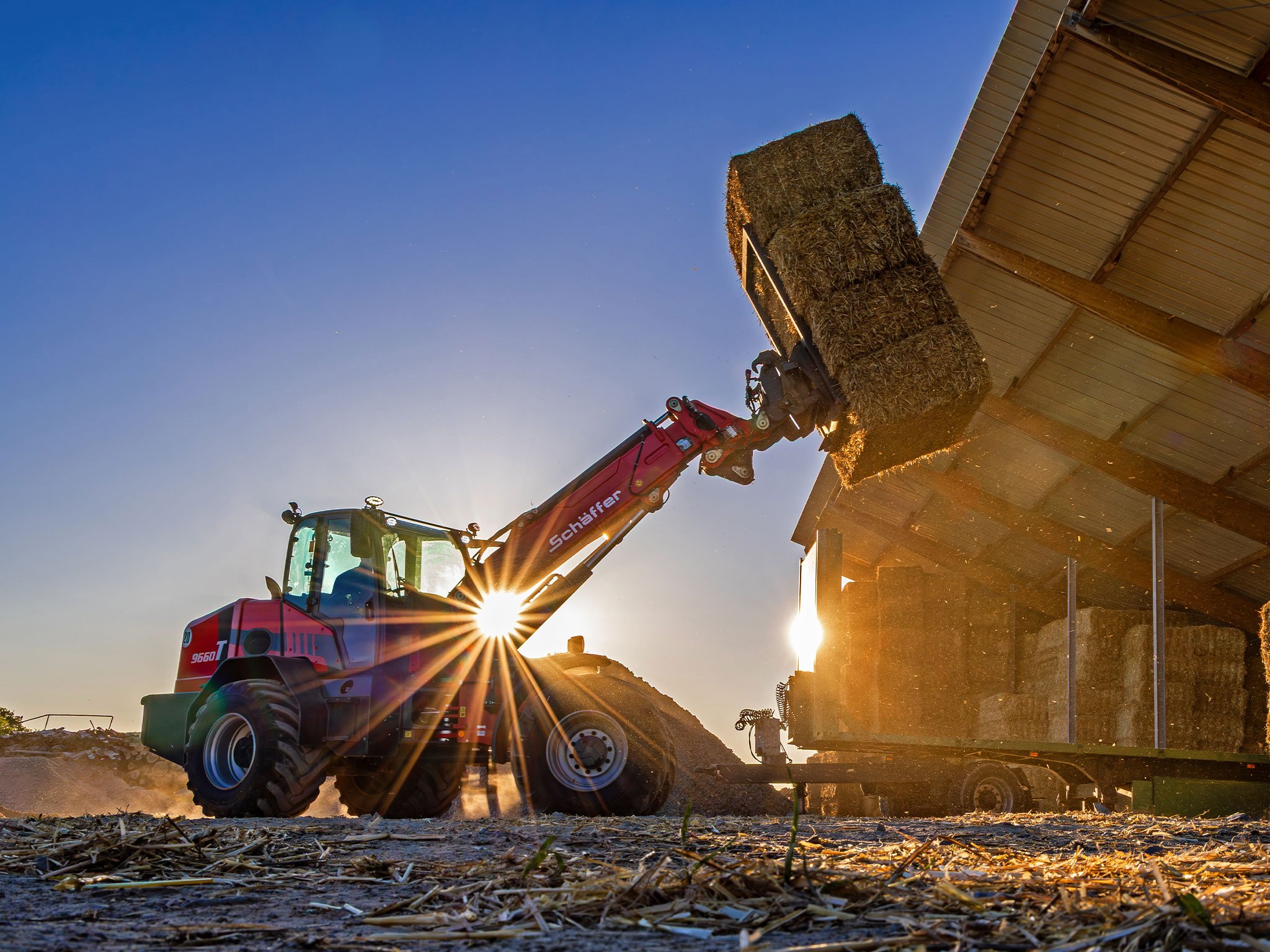

Teleradlader 9660 T-2 Image 4
Teleradlader 9660 T-2 Image 5
Teleradlader 9660 T-2 Image 6
Teleradlader 9660 T-2 Image 7
Teleradlader 9660 T-2 Image 8
Teleradlader 9660 T-2 Image 9
Teleradlader 9660 T-2 Image 10

Serienausstattung Teleradlader 9660 T-2

  • 4-Zylinder-Dieselmotor Deutz TCD 5.2, 130 kW (177 PS) / 150 kW (204 PS)
  • DOC, DPF und SCR zur Erfüllung der Abgasstufe V
  • Hydrostatischer Allradantrieb mit automotiver Steuerung
  • Hochdruck-Antrieb HD-plus
  • Bereifung 500/70R24 AS, ET0
  • HTF (High Traction Force)
  • Hydraulischer Schnellgang 30 oder 40 km/h unter Last schaltbar
  • Arbeitshydraulik Load Sensing 196 l/min. (130 kW) / 230 l/min (150 kW)
  • Flow-Sharing-Arbeitshydraulik inkl. proportionale Steuerung des Teleskoparms
  • HD-Planetenachsen mit automatischen Sperrdifferentialen, 10-Loch
  • Pendelachse hinten
  • Ferro-Form Gleitelemente im Teleskoparm
  • Werkzeugzylinder im Teleskoparm
  • Elektrische Druckentlastung der Hydraulikkupplungen
  • Kombi-Ölkühler
  • Hydraulischer Lüfterantrieb
  • SCV-Plus-Kabine (Silence, Comfort, View)
  • Wartungs- und verschleißfreie Lamellenbremse im Ölbad als Betriebs- und Feststellbremse
  • Wartungsfreies Knickgelenk
  • Zwei Lenkzylinder
  • LED-Arbeitsscheinwerfer: 2 x vorne, 1 x hinten
  • Beleuchtungsanlage ohne ABE gem. StVZO
  • Rückfahrkamera
  • Z-Kinematik mit hydraulischer Parallelführung
  • Zusatzsteuergerät elektrisch schaltbar am Joystick
  • Druckfreier Rücklauf
  • Lenksäule in Höhe und Neigung einstellbar
  • Betriebsstundenzähler, Drehzahlmesser, Tank- und Temperaturanzeiger
  • Einstellbare Armlehne
  • Heckgewicht-Endplatte und Abschleppvorrichtung
  • Batterie-Hauptschalter
  • 2-Stufen Luftfilter mit hoch-effizientem Vorabscheidersystem
  • Radladerwerkzeugaufnahme Typ VM mit hydraulischer Verriegelung
  • Lastmomentkontrolle nach DIN EN474-3 (lieferbar ab Februar 2025)
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Teleradlader 9660 T-2

Überzeuge dich selbst! Lehn dich zurück und schaue dir unser Produktvideo an.

Technische Daten Teleradlader 9660 T-2

  • Motor
    • Typ: 4-Zylinder-Dieselmotor Deutz TCD 5.2
    • Leistung: 130 kW (177 PS) / 150 kW (204 PS)
    • Abgasnachbehandlung / -stufe: DOC, DPF, SCR / V
  • Bereifung
    • Serienbereifung: 500/70R24 AS, ET0
    • Option I: 600/55-26.5 AS, ET0
    • Option II: 700/50-26.5 AS, ET0
    • Option III: 650/55-26.5 MPT, ET0
  • Elektrische Anlage
    • Betriebsspannung: 12 V
  • Abmessungen
    • (A) Achsabstand: 2.900 mm
    • (B) Fahrgestelllänge: 5.900 mm
    • (C) Gesamtlänge mit Standardschaufel: 6.950 mm
    • (D) Schürftiefe: 80 mm
    • (E) Reichweite: 3.300 mm
    • (F) Schaufeldrehpunkt, Hubarm eingefahren: 4.800 mm
    • (G) Ladehöhe mit Palettengabel: 5.900 mm
    • (H) Ausschütthöhe max.: 5.100 mm
    • (I) Höhe Vorderwagen: 2.190 mm
    • (J) Ausschüttweite: 850 mm
    • (K) Sitzhöhe: 1.880 mm
    • (L) Höhe Kabine: 2.900 mm
    • (M) Hubhöhe (WZ-Drehpunkt) max.: 6.100 mm
    • (N) Gesamtbreite Serie / Option: 2.290 / 2.390 - 2.490 mm
    • (O) Spurkreisradius innen: 2.910 mm
    • (P) Spurkreisradius außen: 5.200 mm
    • (Q) Außenradius mit Standardschaufel: 5.650 mm
  • Antrieb
    • Fahrhydraulik: Hydrostatisch-automotiv
    • Achsen: DANA-Achsen, 10-Lochfelge; Planetenendantrieb und autom. Sperrdifferential, Pendelachse hinten
    • Geschwindigkeit / Option: 30 km/h in 2 Fahrstufen unter Last schaltbar / 40 km/h
  • Bremsen und Lenkung
    • Betriebsbremse: Kombi-Bremse hydrostatisch und über Lamellenbremse
    • Feststellbremse: Im Ölbad laufende Lamellenbremse
    • Lenkung: Vollhydraulische Knick-Lenkung
  • Tankinhalt
    • Kraftstoff: 185 l
    • Hydrauliköl: 170 l
  • Arbeitshydraulik
    • Förderleistung / Option: ab 196 l/min
    • Druck: 220 bar
  • Gewichte
    • Betriebsgewicht Kabine mit Serienausstattung, Fahrer und Standardschaufel: 11.000 - 13.000 kg
    • Hubkraft: 5.300 kg
    • Kipplast, gerade, Palettengabel nach ISO 8313: 7.700 kg
  • Geräusche und Vibration
    • Schalldruckpegel LpA: 78 db(A)
    • Schallleistungspegel garantiert LwA: 103 db(A)
    • Schallleistungspegel gemittelt LwA: 101 db(A)
    • Hand-, Arm-Vibration nach ISO 8041: <2,5 m/s²
    • Ganzkörper-Vibration nach ISO 8041: <0,5 m/s²
Abmessungen Teleradlader
Nutzlastdiagramm 9660 T
Einsatz mit Gabelzinken auf festem, ebenen Untergrund (nach EN 474-3)
Hinweis
Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Teleradlader 9660 T-2

Reifengröße Außen-Ø (mm) / Radbreite (mm) ET Breite (mm) Profil Profilvarianten
500/70R24 1.308 / 500 0 2.290 AS
600/55-26.5 1.333 / 600 0 2.390 AS
650/55-26.5 1.360 / 650 0 2.440 MPT
700/50-26.5 1.333 / 700 0 2.490 AS
