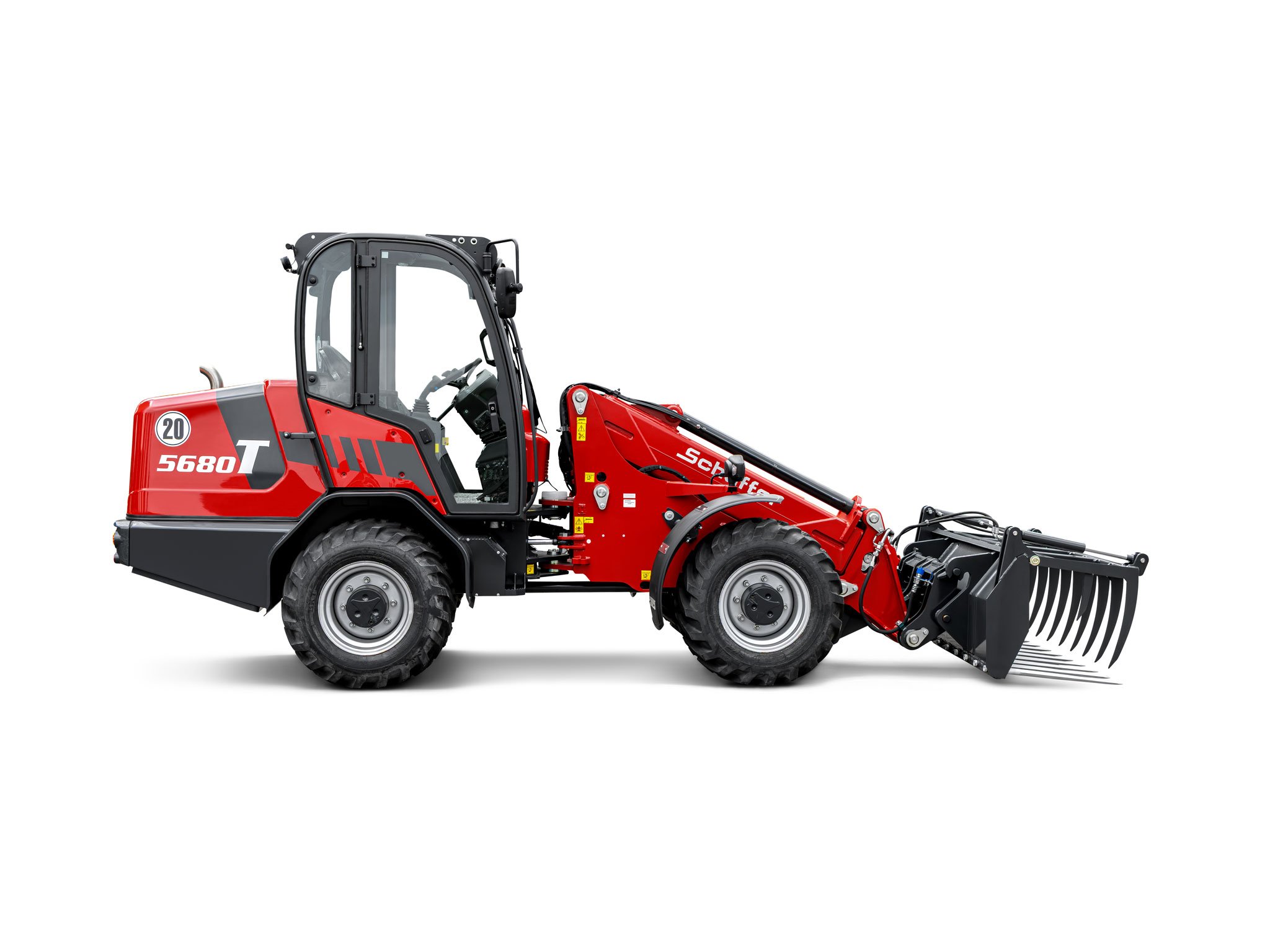

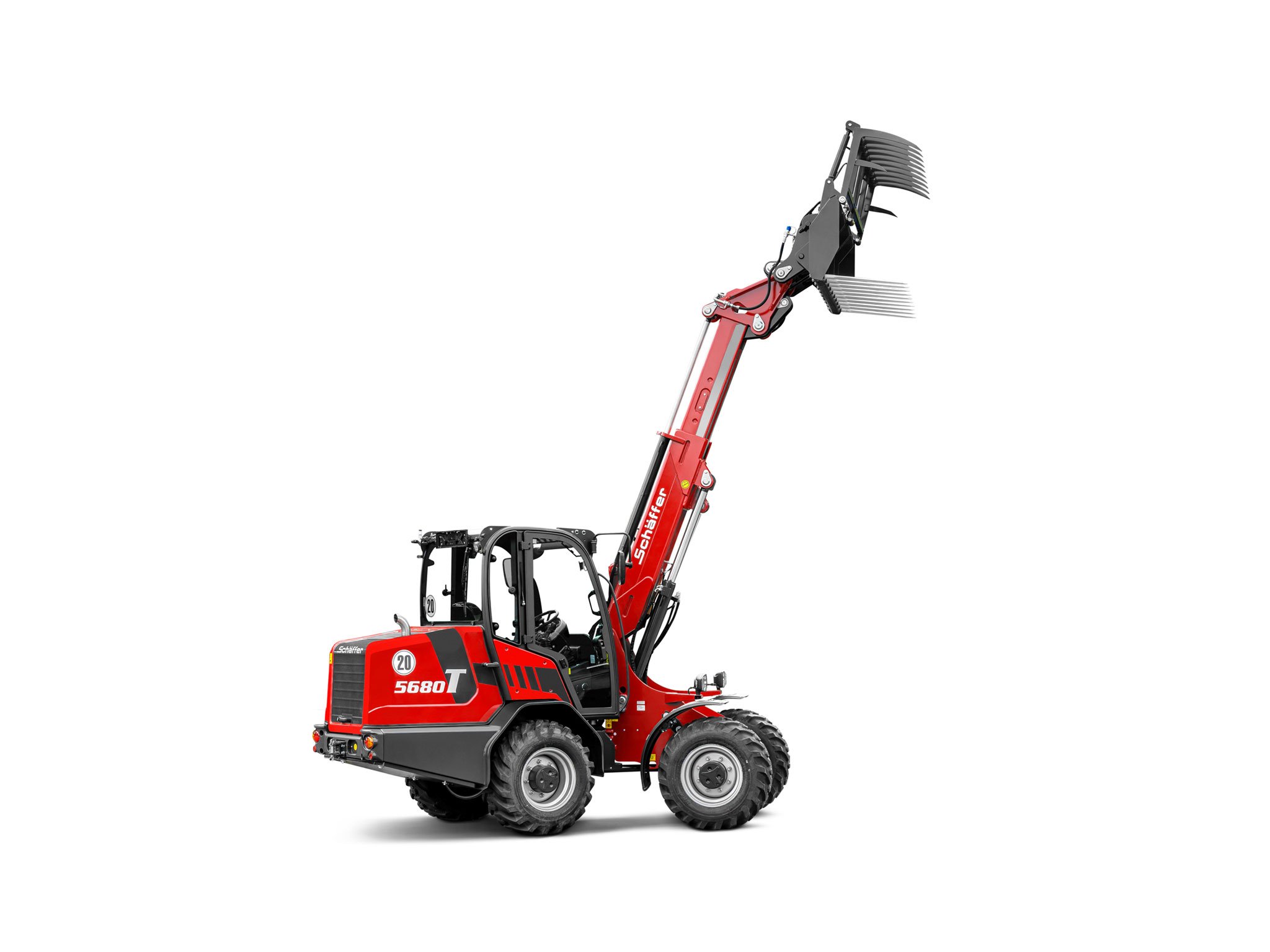

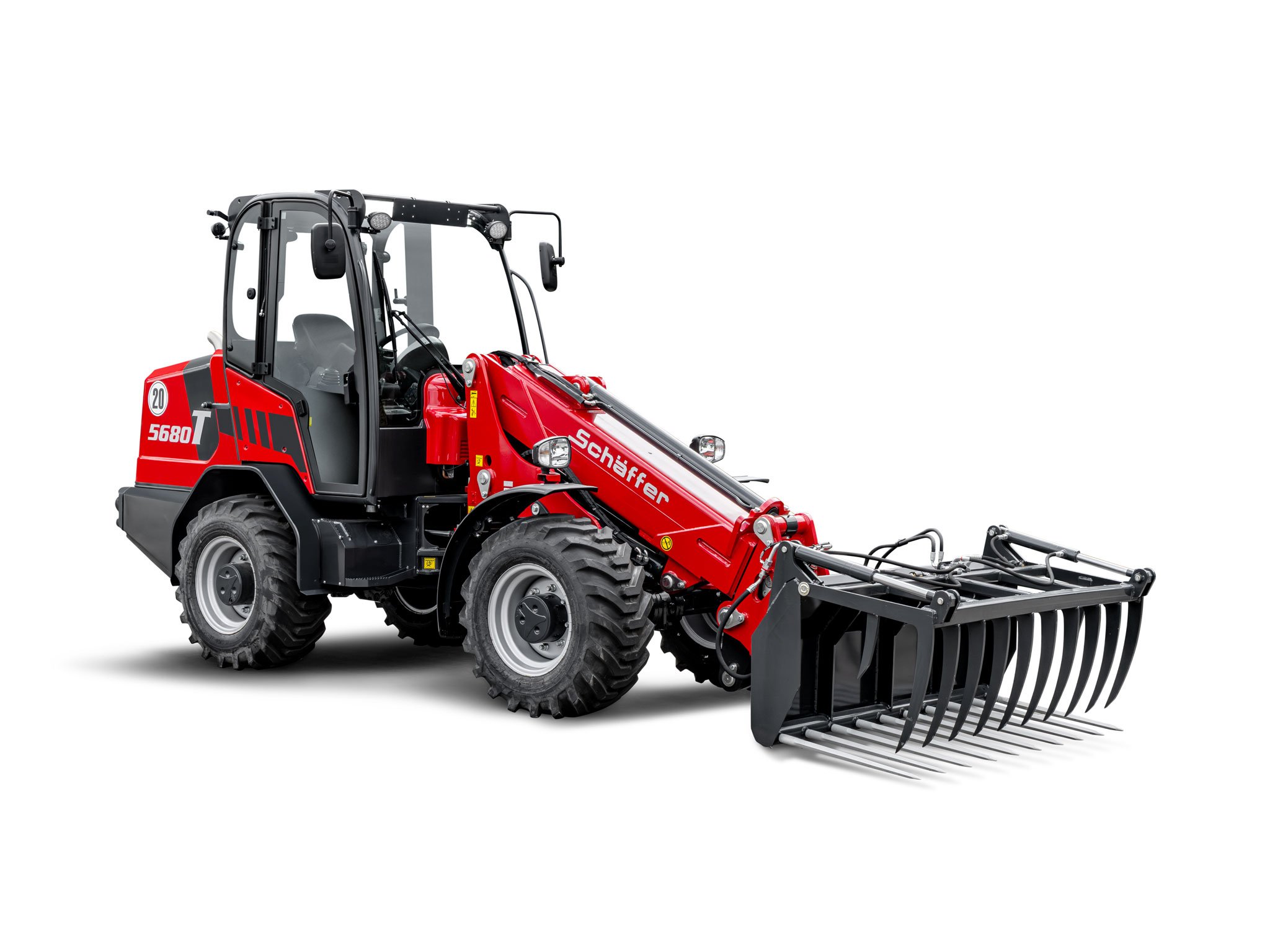

Chargeuse télescopique 5680 T-3

Données techniques

Équipement chargeuse télescopique 5680 t-3

Moteur diesel 4 cylindres Deutz TD 2.9, 55 kW (75 ch)
Catalyseur d'oxydation et filtre à particules pour satisfaire à la norme euro 5
Transmission hydrostatique quatre roues motrices avec commande automotive
Transmission haute pression HD-plus
Pneumatiques standards 15.5/60-18 AT-621, déport +40
HTF (High Traction Force)
SPT (Schäffer Power Transmission)
ECO Mode
Vitesse 20 km/h à deux étages sous charge
Essieux planétaires HD (Heavy Duty) 8 trous avec différentiels autobloquant
Essieu arrière pendulaire
Patins de guidage Ferro-Form dans le bras télescopique

Vérin de cavage dans le bras télescopique
Décharge de pression électrique des embrayages hydrauliques (sur la tour de direction et sur le bras télescopique)
Radiateur combiné
Ventilateur hydraulique
Frein de service et de stationnement à lamelles à bain d´huile sans entretien ni usure
Articulation centrale sans entretien
Phare de travail à LED : 2 x avant, 1 x arrière
Eclairage route
Cinématique en Z avec guidage parallèle hydraulique
Contrôle proportionnel des connexions auxiliaires et de la fonction de télescopage sur le joystick
Hydraulique de travail: 64 l/min, 76 l/min en option
Retour libre

Colonne de direction régable
Compteur d´heures, compte-tours, indicateurs de température et de niveau carburant
Accoudoir droit
Masse arrière finale avec petit crochet
Masse valise 224 kg
Coupe-batterie
Filtre à air à 2 étages avec système de pré-nettoyage très efficace
Détecteur de présence
Tablier d´accrochage des outils 4 pts KR avec verrouillage hydraulique
Contrôle du moment de charge selon DIN EN 474-3 (livrable à partir de février 2025)

Données techniques chargeuse télescopique 5680 t-3

Moteur
- Type: Moteur diesel 4 cylindres Deutz TD 2.9
- Puissance: 55 kW (75 ch)
- Dépollution des gaz d'échappement / Stage: DOC, DPF / V
Pneumatiques
- Pneumatiques de série: 15.5/60-18 AT-621, ET+40
- Option I: 12.5/80-18 AS, ET0
- Option II: 425/55-17 AS (A331), ET-50
Installation électrique
- Tension de service: 12 V
Dimensions
- (A) Empattement: 2 120 mm
- (B) Longueur du châssis: 4 691 mm
- (C) Longueur totale avec godet standard: 5 432 mm
- (D) Profondeur d'excavation: 180 mm
- (E) Portée: 2 480 mm
- (M) Point de rotation du godet, bras télescopique rétracté: 3 750 mm
- (G) Hauteur de chargement avec fourche à palettes: 4 499 mm
- (H) Hauteur de déversement maxi: 3 862 mm
- (I) Hauteur de l'élément avant: 1 730 mm
- (J) Portée de déversement: 963 mm
- (K) Hauteur du siège: 1 330 mm
- (L) Hauteur avec cabine / Option: 2 530 mm / à partir de 2 410 mm
- (M) Hauteur de levage maxi (axe de rotation outil): 4 740 mm
- (N) Largeur totale / Option: 1 740 / 1 720 - 1 820 mm
- (O) Rayon de braquage intérieur: 1 740 mm
- (P) Rayon de braquage extérieur: 3 460 mm
- (Q) Rayon de braquage extérieur avec godet standard: 3 980 mm

Entrainement
- Circuit hydrostatique: Hydrostatique de type automobile
- Essieux: Essieux HD, jantes à 8 trous, réducteur à train épicycloïdal et blocage de différentiel automatique, essieu arrière pendulaire
- Vitesse / Option: 20 km/h en 2 vitesses à passage manuel sous charge / 30 km/h
Freins et direction
- Frein de service: Frein combiné hydrostatique et multidisque
- Frein de stationnement: Frein multidisque à bain d'huile
- Direction: Direction articulée entièrement hydraulique
Capacité du réservoir
- Carburant: 82 l
- Huile hydraulique: 81 l

Hydraulique de travail
- Débit / Option: 64 l/min / 76 l/min
- Pression: 220 bar
Poids
- Poids en ordre de marche cabine: 4 840 kg
- Capacité de levage: 2 400 kg
- Charge de basculement en ligne droite, fourche à palettes: 2 660 kg
Bruits et vibrations
- Niveau de pression acoustique (sur le poste de travail): 76 db(A)
- Niveau de pression acoustique garanti (toutes directions): 101 db(A)
- Niveau de pression acoustique moyen (toutes directions): 101 db(A)
- Vibrations mains, bras: <2,5 m/s²
- Vibrations corps entier: <0,5 m/s²

Dimensions de la chargeuse télescopique

Diagramme de charge utile 5680 T

Utilisation avec des fourches sur un sol ferme et plan (selon EN 474-3)

Remarque

Sous réserve de modifications techniques. Les équipements spéciaux et les changements de dimension des pneus modifient le poids en ordre de marche et les charges de basculement. En cas d'utilisation d'équipements d'autres marques ou d'EURO-WS, les charges de basculement et le bon fonctionnement du guidage en parallèle ne peuvent pas être garantis. Les illustrations peuvent montrer des produits ou des équipements non mentionnés ou non disponibles de série. Les valeurs maximales pour les charges de basculement et les charges utiles ne sont atteintes qu'avec un lestage supplémentaire.

Pneumatiques chargeuse télescopique 5680 t-3

Dimensions des pneus	Ø ext (mm) / Largeur de la jante (mm)	ET	Largeur (mm)	Profil	Variantes de profil
12.5/80-18	990 / 310	0	1 730	AS	MPT
15.5/60-18	950 / 400	40	1 740	AT-621
15.5/55-18*	900 / 400	50	1 720	A601
425/55-17*	900 / 425	50	1 745	AS
500/45-20	980 / 500	50	1 820	AS
400/70R-18	1 025 / 400	40	1 740	MPT A608	AS TH400
